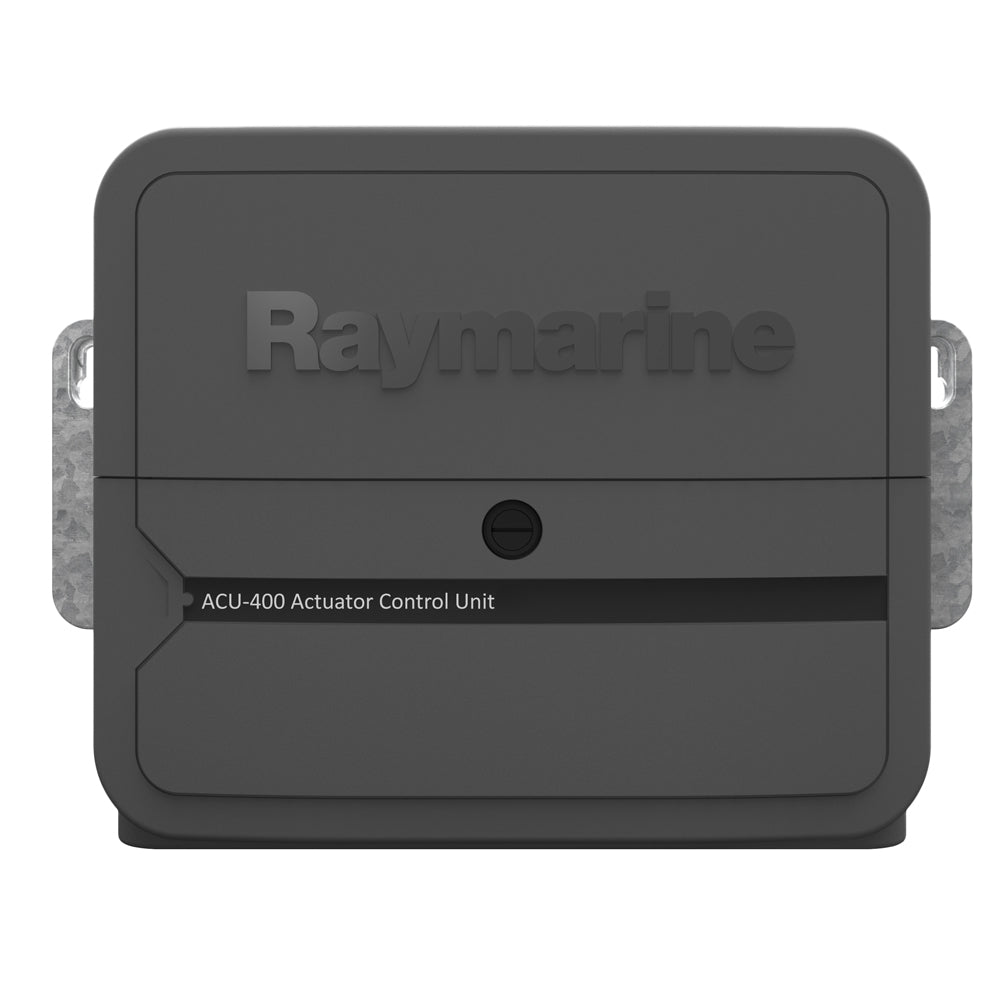

Unidade de controle do atuador Raymarine ACU-400 - Use acionamentos mecânicos hidráulicos, lineares e rotativos tipo 2 e 3 [E70100]

Unidade de Controle do Piloto Automático (ACU)

A robusta ACU (Unidade de Controle do Atuador) fornece potência confiável para o piloto automático e também alimenta o barramento SeaTalk ^ng . Escolha a ACU adequada ao seu tipo de sistema de direção.

Saída de corrente de acionamento
Máximo de 30 A contínuos na tensão de alimentação
Saída da embreagem de acionamento

• Até 4 A contínuos a 12 V em sistemas de 12 V

• Até 4 A contínuos a 24 V em sistemas de 24 V

• Até 4 A contínuos a 12 V em sistemas de 24 V

Conexões

• Inclui a referência do leme rotativo M81105
• Interruptor de suspensão

• Poder

• Motor de acionamento

• Embreagem de acionamento

• Chão

• Entrada/Saída Digital (DIO)

Tensão de alimentação nominal
12 V ou 24 V
Faixa de tensão de operação
10,8 V a 31,2 V CC
Consumo de energia (standby) - Fonte de alimentação principal
300 mA (12/24 V)
Consumo de energia (standby) - Fonte ^{de alimentação SeaTalk ng}
20 mA (12 V)
SeaTalk ^ng LEN (Número de Equivalência de Carga)
1
SeaTalk ^ng Power Out
3 A a 12 V (fusível protegido a 3 A)
Conexões de dados
SeaTalk ^ng

Ambiente de instalação

• Temperatura de operação: -20°C a +55°C (-4°F a +131°F)

• Temperatura de armazenamento: -30°C a +70°C (-22°F a +158°F)

• Umidade relativa: MÁX. 93%

Classificação à prova d'água
Resistente a gotejamento
Dimensões (L x A x P)
285 mm x 211,5 mm x 64,5 mm (11,2 pol x 8,3 pol x 2,5 pol)
Peso
2,2 kg (4,84 libras)

Conformidade

• Europa: 2004/108/CE

• Austrália e Nova Zelândia: C-Tick, Nível de Conformidade 2

Especificações:

• Tipo: Peças
• Dimensões da caixa: 8" A x 12" L x 17" C Peso: 7 lbs
• UPC: 723193768921
