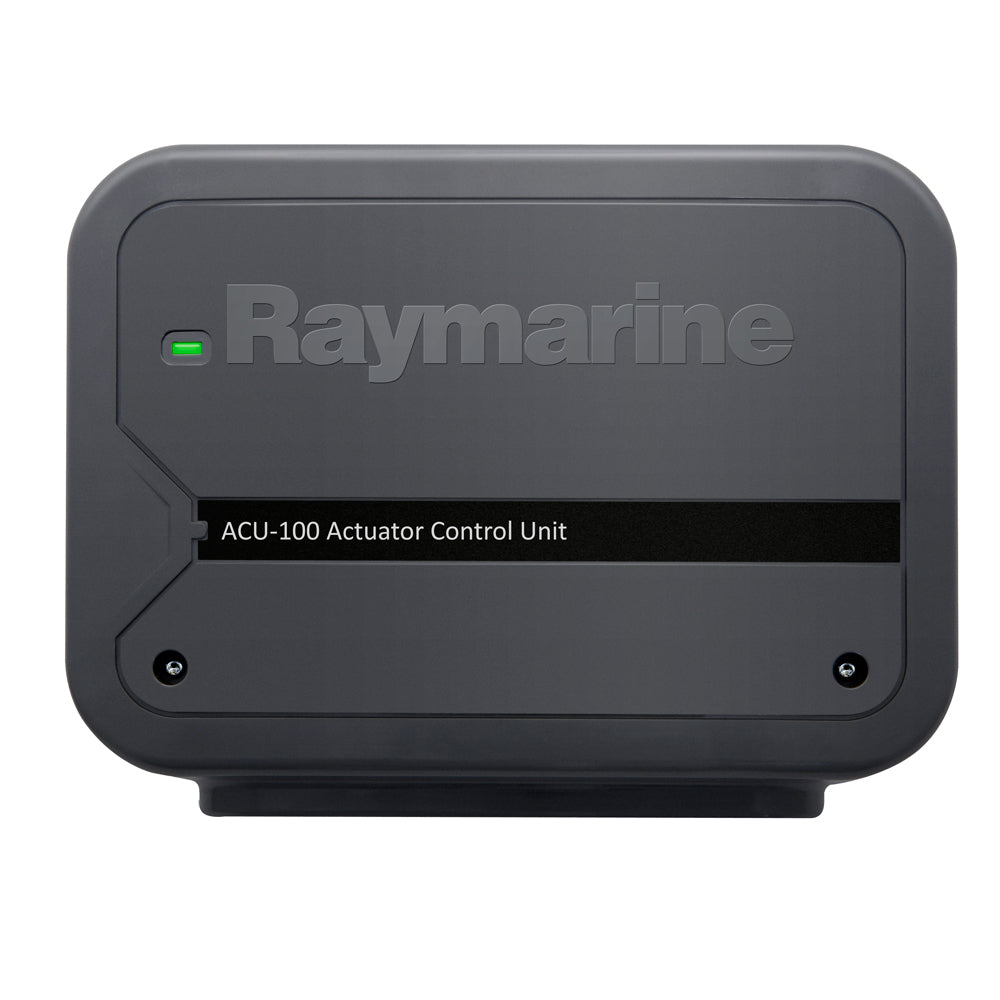

Unidade de controle do atuador Raymarine ACU-100 [E70098]

Unidade de Controle do Piloto Automático (ACU)

A robusta ACU (Unidade de Controle do Atuador) fornece potência confiável para o piloto automático e também alimenta o barramento SeaTalk ^ng . Escolha a ACU adequada ao seu tipo de sistema de direção.

Saída de corrente de acionamento
Máximo de 7 amperes contínuos na tensão de alimentação
Saída da embreagem de acionamento
Sem conexão de embreagem

Conexões

• Sensor de referência do leme

• Poder

• Motor de acionamento

• Chão

Tensão de alimentação nominal
12 V
Faixa de tensão de operação
10,8 V a 15,6 V CC
Consumo de energia (standby) - Fonte de alimentação principal
300 mA (12 V)
Consumo de energia (standby) - Fonte ^{de alimentação SeaTalk ng}
Sem fornecimento de energia para SeaTalk ^ng
SeaTalk ^ng LEN (Número de Equivalência de Carga)
1
SeaTalk ^ng Power Out
Sem fornecimento de energia para SeaTalk ^ng
Conexões de dados
SeaTalk ^ng

Ambiente de instalação

• Temperatura de operação: -20°C a +55°C (-4°F a +131°F)

• Temperatura de armazenamento: -30°C a +70°C (-22°F a +158°F)

• Umidade relativa: MÁX. 93%

Classificação à prova d'água

• Painel de conectores: IPX2

• Eletrônica de acionamento: IPX6

Dimensões (L x A x P)
180 mm x 140 mm x 52 mm (7,1 pol x 5,5 pol x 2,0 pol)
Peso
0,6 kg (1,32 libras)

Conformidade

• Europa: 2004/108/CE

• Austrália e Nova Zelândia: C-Tick, Nível de Conformidade 2

Especificações:

• Tipo: Peças
• Dimensões da caixa: 4" A x 8" L x 12" C Peso: 2 lbs
• UPC: 723193768907
