Relé de emergência Newmar ERC-12-15 [ERC-12-15]

Relé de emergência ERC-12-15

O Relé/Carregador de Emergência é um dispositivo que garante energia de reserva imediata para equipamentos de comunicação em caso de perda temporária de energia CA ou falha na alimentação. Além disso, permite que a fonte de alimentação atue como um carregador de bateria "de gotejamento" sem necessidade de modificações adicionais.

Quando o ERC detecta uma perda de tensão CC, ele utiliza um relé SPDT de ação rápida para comutar automaticamente a entrada CC do equipamento para uma bateria de reserva, permitindo a continuidade da operação. Quando a fonte de alimentação retorna ao serviço, o ERC desengata a bateria e a reativa para fornecer tensão CC. Enquanto a fonte de alimentação está operando normalmente, uma pequena parte da corrente de saída é direcionada à bateria para carga lenta e mantê-la em tensão máxima. (Observação: a tensão de flutuação da bateria será mantida 0,7 volts abaixo da tensão da fonte de alimentação.)

Observação: Se a fonte de alimentação ficar inativa por um longo período, a bateria reserva poderá descarregar significativamente enquanto alimenta o rádio. Quando a fonte de alimentação retornar ao serviço, a taxa de carga lenta do ERC poderá ser insuficiente para restaurar a bateria à carga total em tempo hábil. Nesse caso, um carregador suplementar poderá ser necessário para carregar a bateria totalmente.

Instalação

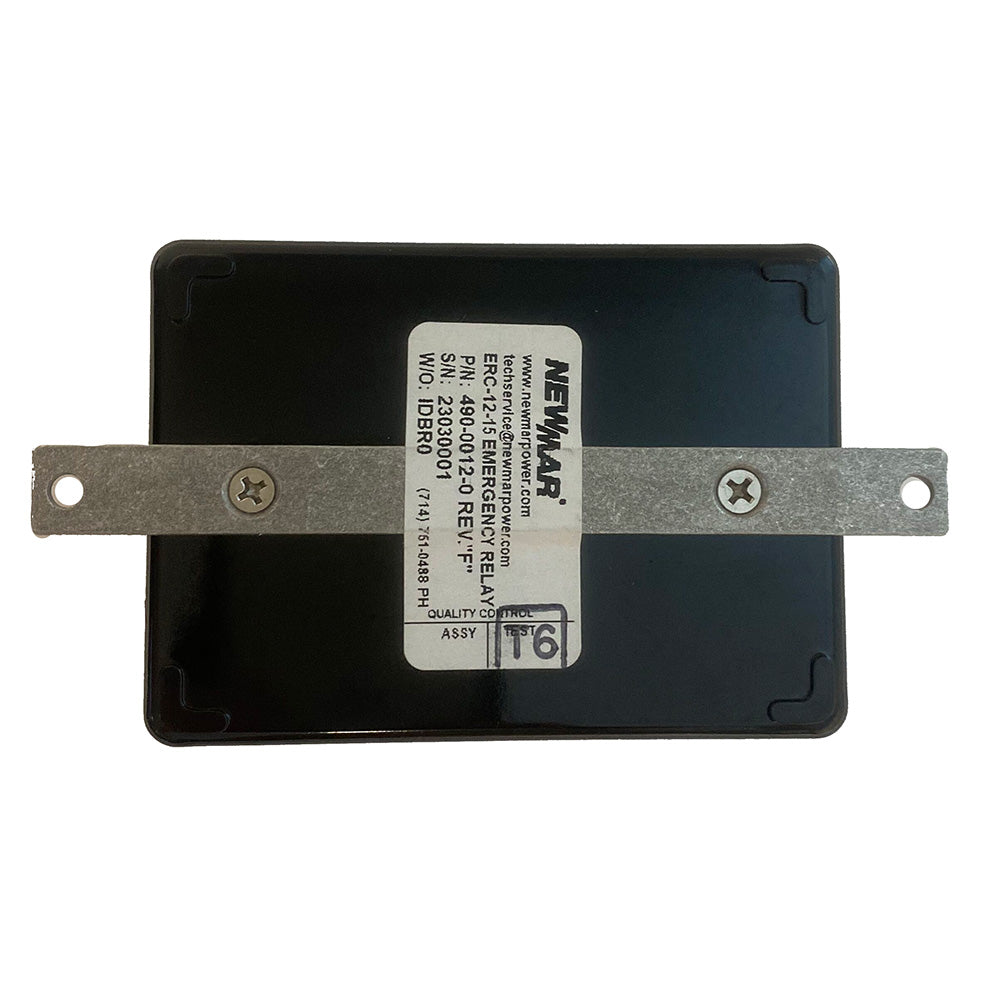

Selecione um local adequado, o mais próximo possível da bateria, onde não haja risco de contato acidental e curto-circuito nos terminais. O ERC pode ser montado verticalmente, horizontalmente ou até mesmo de cabeça para baixo, se necessário, sem afetar seu funcionamento. Serão necessários dois parafusos nº 10 para chapa metálica ou madeira. A montagem em uma superfície metálica é aceitável, pois as entradas e saídas são isoladas do suporte de montagem.

Observação: Se a bateria for armazenada em um compartimento sem ventilação, não é recomendável que os usuários montem o ERC dentro do mesmo compartimento. Como acontece com qualquer relé, ele não deve ser instalado em uma área onde possa haver gases de bateria ou quaisquer outros gases potencialmente explosivos.

Fiação

A fiação deve ser o mais direta possível. Certifique-se de que os polos da bateria estejam livres de corrosão. Determine a bitola correta do fio usando as informações abaixo. O comprimento do fio é o comprimento total do trecho (ERC-Rádio + Fonte de Alimentação-ERC) ou (ERC-Rádio + Bateria-ERC), o que for maior.

• Comprimento do fio de 5 pés = #14 AWG
• Comprimento do fio de 10 pés = #12 AWG
• Comprimento do fio de 15 pés = #10 AWG
• Comprimento do fio de 20 pés = #10 AWG

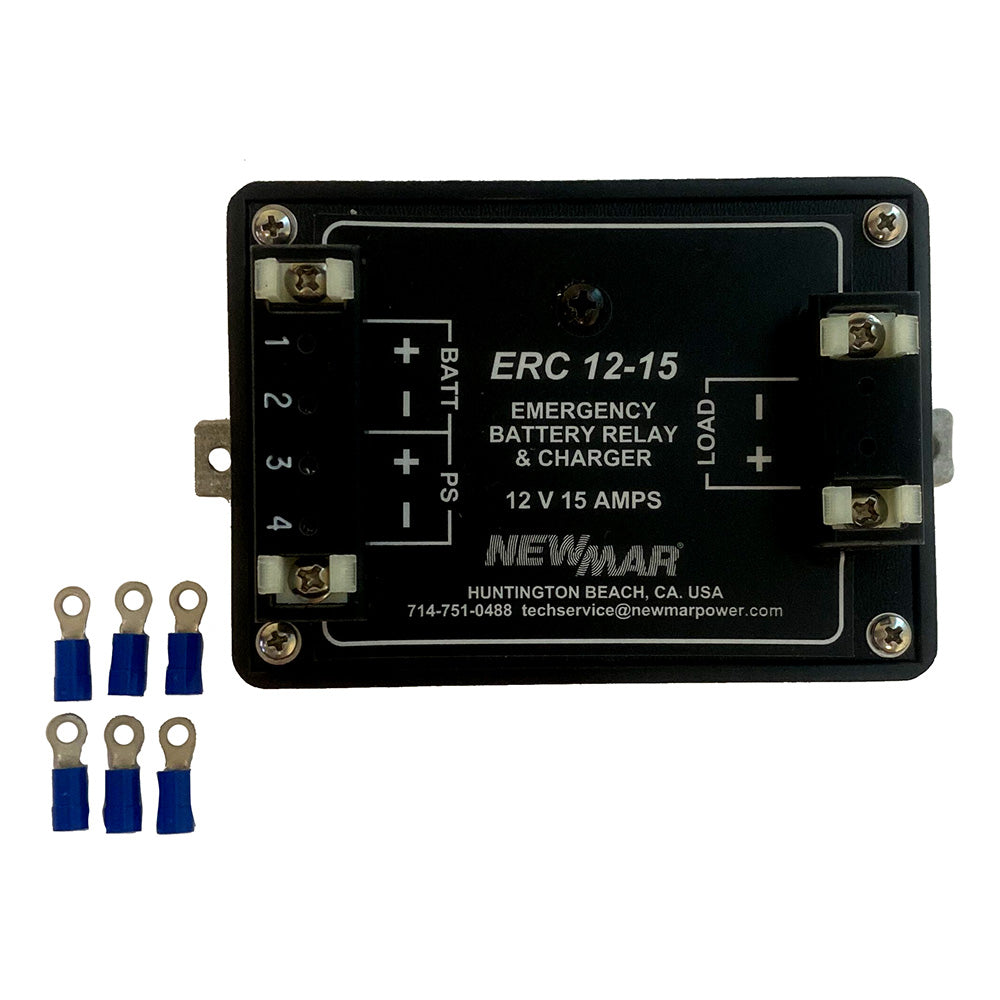

Utilize os conectores de olhal de crimpagem fornecidos para fixar a fiação ao ERC. Os modelos ERC-12-15 e ERC-24-15 são fornecidos com tampas de terminais de plástico amarelas, que devem ser reinstaladas após a fiação para evitar curto-circuito acidental.

Especificações:

• Faixa de entrada: 10,0-14,5 VCC (12 V)
• Classificação do relé: 10 amperes contínuos e 15 amperes intermitentes
• Flutuação lenta (típica): 0,1 amperes
• Dimensões (polegadas): 5-1/8" x 2-7/8" x 2-3/8"
• Peso: 0,5 lbs.
