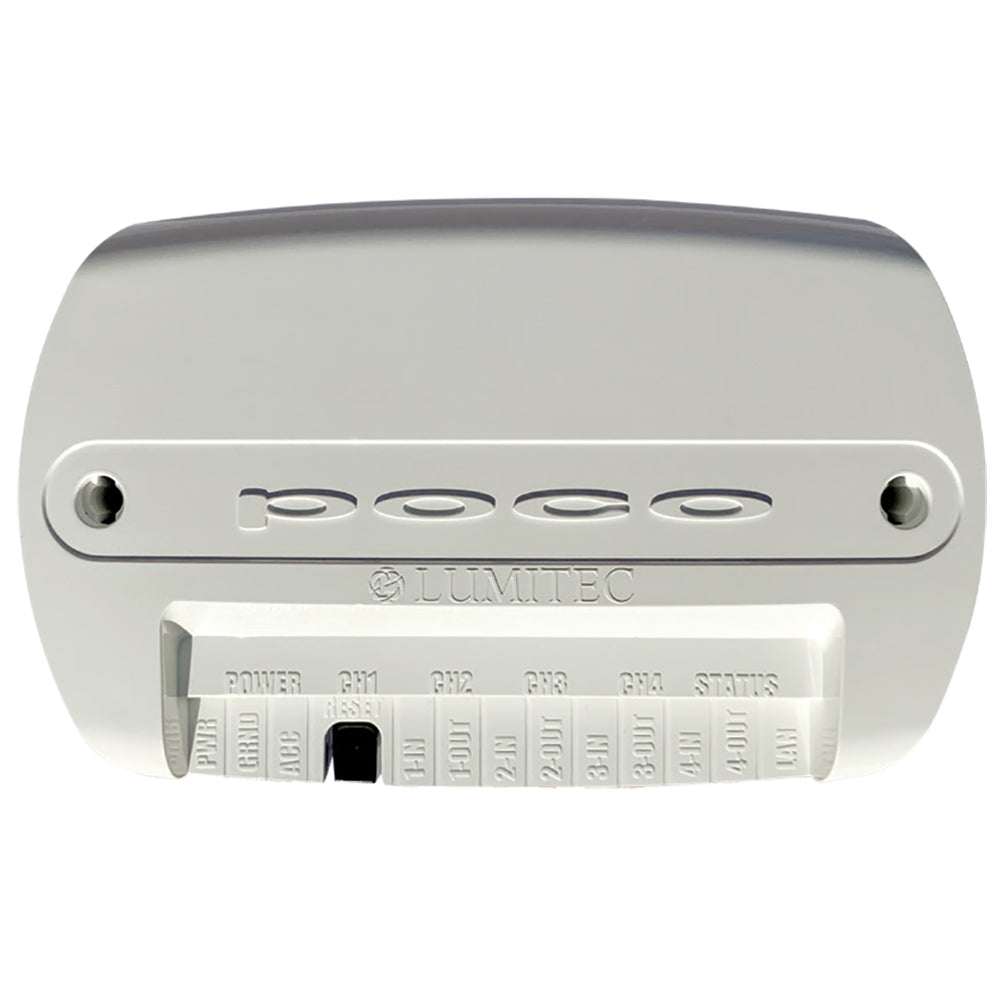

Controle de iluminação digital Lumitec Poco 3.0 [101699]

Controle de iluminação digital Poco 3.0

O Poco Digital Lighting Control é um sistema de controle de iluminação digital integrado, de baixo custo e fácil de instalar e configurar, que oferece controle total de intensidade de luz e cor em todas as suas luzes compatíveis com Lumitec PLI com o toque de um botão, por meio de qualquer MFD compatível ou dispositivo inteligente conectado. O Poco 3.0 adiciona segurança sem fio aprimorada, uma API externa para compatibilidade com sistemas de automação de terceiros em rede e um recurso "Triggers" que permite o acionamento de interruptores virtuais Poco por entradas externas – tudo isso em uma interface de usuário responsiva para melhor usabilidade em dispositivos móveis.

Características:

• PWR: Alimentação positiva de 10-30 VCC do POCO. A linha deve ser protegida com fusível de lâmina ATC de 3 A ou equivalente antes da conexão ao POCO (ligado constantemente ou comutado com a linha ACC).
• GRND: Alimentação negativa de 10-30 VCC POCO
• ACC: Positivo 10-30 VDC, linha de habilitação de baixa corrente para ligar o POCO a partir do dispositivo remoto (ou seja, MFD) (deve ser energizado para habilitar o Poco)
• 1-4 IN: Entrada de energia do canal. A linha deve ser protegida com um fusível de lâmina ATC de 10 A ou equivalente antes da conexão ao POCO (cabo 14 AWG, 300 V e 16 polegadas de comprimento).
• 1-4 OUT: Potência de saída do canal para o circuito de iluminação. Carga máxima de 10 A por canal. A carga total máxima em todos os canais é limitada a 40 A. A carga no canal deve ser apenas uma das seguintes (iluminação com Lumitec PLI/iluminação com dimerização (por PWM) / dispositivo que requer um circuito padrão ON-OFF) (cabo 14 AWG 300 V e 16 polegadas de comprimento)
• LAN: Conexão de rede local. Conexão de dados 10/100 Base T com o POCO. Cabo padrão CAT-5 com conector RJ45 necessário para conectar ao adaptador de cabo de rede selado. (Cabo de 45 cm de comprimento com luz de conexão)
• POWER: Indicador - Acende em verde se o POCO estiver ligado, as linhas PWR e ACC devem ter tensão de alimentação entre 10 e 30 VDC
• CH1-4: Indicador - Acende em vermelho se a alimentação for fornecida ao canal pelo painel de fusíveis/disjuntores: - Acende em verde se a alimentação for fornecida à entrada do canal e o canal estiver ligado dentro do controlador POCO; as luzes habilitadas para PLI podem estar desligadas: - Pisca em laranja se os dados PLI forem transmitidos: - Acende em laranja se o canal estiver esmaecido por meio de um sinal PWM.
• STATUS: Luz verde piscando indica o status da conexão WiFi: - 0 piscadas: WiFi desabilitado - 1 piscada: WiFi habilitado, mas não conectado a nenhum ponto - 2 piscadas: WiFi conectado a um ou mais pontos Luz azul piscando indica o status da conexão Bluetooth-LE: - 0 piscadas: Bluetooth-LE desabilitado - 1 piscada: Bluetooth-LE habilitado, mas não conectado - 2 piscadas: Bluetooth-LE conectado
