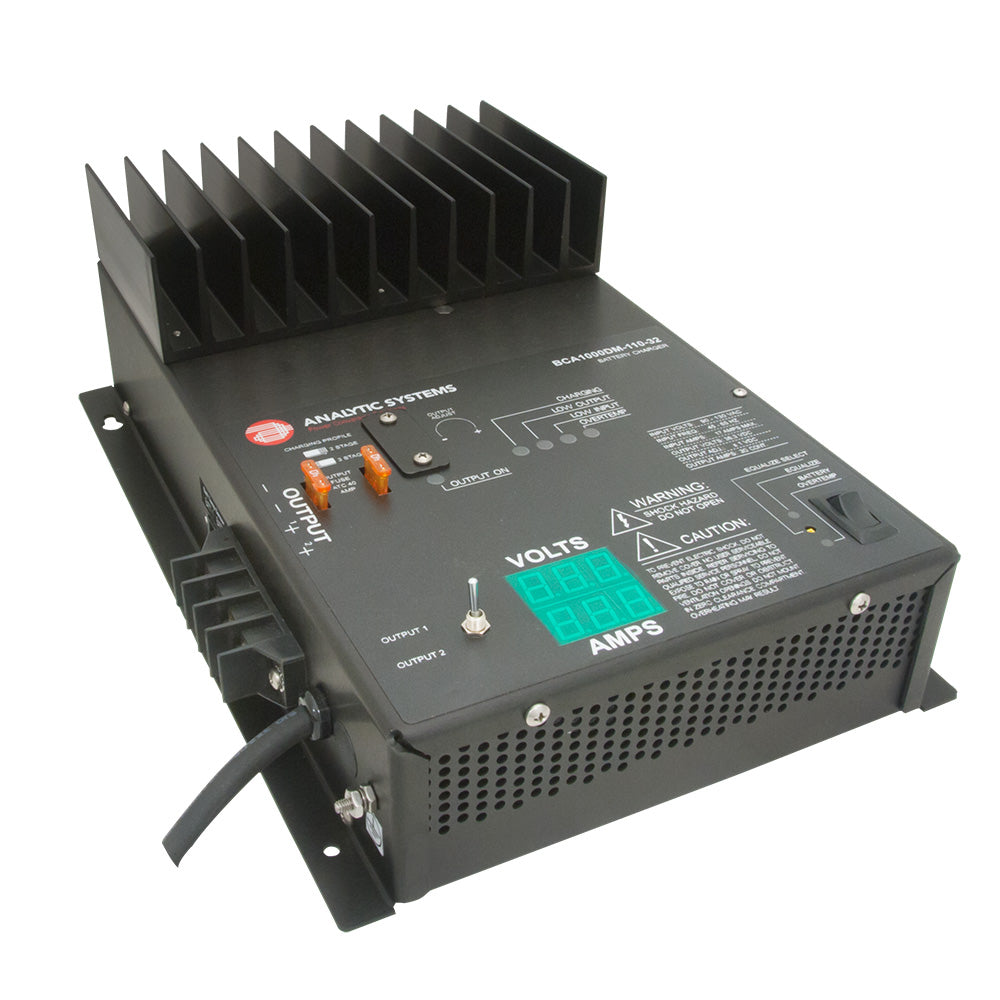

Carregador CA Analytic Systems de 2 bancos, 40 A, saída de 24 V, entrada de 110 VCA CSA/UL [BCA1000-110-24]

Carregador CA de 2 bancos 40 A, saída 24 V, entrada 110 VCA CSA/UL

Este carregador de bateria CA BCA1000 COTS foi projetado para carregar uma bateria a 24 VCC.

Internamente, o design de placa única incorpora uma tecnologia de modo de comutação comprovada para eficiência incomparável e operação ultrassilenciosa. Estágios adicionais de filtragem nas saídas reduzem o ruído EMI conduzido e irradiado a níveis muito baixos.

Esta unidade possui um perfil de carregamento de 2 ou 3 estágios selecionável pelo usuário, e a tensão de saída se ajusta para um carregamento ideal. Além disso, o modo de equalização e a compensação de temperatura da tensão aumentam a vida útil de sistemas de bateria caros.

Projetada para serviços pesados, esta unidade é construída em alumínio extrudado anodizado de alta resistência e usinado em tarugo com vedações em O-ring e todos os fixadores em aço inoxidável.

Os recursos de confiabilidade desta linha de produtos incluem indicadores de status de LED, desligamento por superaquecimento, limitação de corrente, proteção contra conexão de bateria com polaridade reversa, desligamento por curto-circuito de saída com recuperação automática e proteção contra sobretensão de saída.

Características:

• Tensão de carga ajustável
• Carregamento de um ou dois bancos
• Operação ultra silenciosa e com baixa EMI
• Indicadores LED brilhantes
• Funcionalidade do modo equalização
• Robusto e confiável

Especificações:

Entrada :

• Tensão nominal: 110 VCA
• Tensão real: 90-133 VAC
• Frequência: 45-65
• Amperes de entrada (máx.): 13 A
• Fusível de entrada (queima lenta): MDA-20

Saída:

• Tensão nominal: 24 VDC
• Tensão de flutuação: 27,2 VDC
• Tensão de absorção: 28,8 VDC
• Amperes de carga: 40 A
• Fusíveis de saída (paralelos): 2x ATC-30
• Absorção para interruptor de flutuação: 6 amperes
• Proteção contra sobretensão de saída: 32 ± 1 V
• Compensação de temperatura: -60mV/°C
• Tensão de equalização: 31,0 VDC
• Tamanho de bateria recomendado (ampères-hora): 160-240
• Nº de bancos de baterias suportados: carrega até dois bancos de baterias conectados
• Tensão de saída ajustável: +/- 1,0 V
• Estágios de carregamento (selecionáveis): 2 estágios (CC-Float) ou 3 estágios (CC-Absorção-Float), selecionáveis pelo usuário
• Ondulação e ruído de saída: <50 mV
• Resposta transitória: <1 V para surto de 50%
• Regulação (Linha e Carga): < +/- 0,5%
• Ciclo de trabalho: Contínuo (100% por 24 horas por dia)
• Eficiência: >75% @ Saída Máxima

Mecânico:

• Comprimento: 14,5 pol. / 36,8 cm
• Largura: 9,9 pol. / 25,1 cm
• Altura: 5,0 pol. / 12,7 cm
• Distância livre: 1,0 pol. / 2,5 cm em toda a volta
• Peso: 12,0 lb. / 5,5 kg (aproximado)
• Material e acabamento: alumínio anodizado preto de grau marítimo
• Fixadores: aço inoxidável 18-8
• Conexão de entrada: cabo de alimentação 3xAWG14 de 3 m / 9,8 pés com plugue compatível com NEMA 5-15 ou CEE 7/VII
• Conexão de saída: régua de terminais Molex BEAU de 4 pinos
• Conexão do sensor de temperatura da bateria: conector RJ45 'tomada de telefone'

Meio ambiente e segurança:

• Temperatura de operação: -25°C a +40°C com saída máxima. Redução linear de 2,5% por °C a partir de +40°C.
• Temperatura de armazenamento: -40°C a +100°C
• Umidade: 0 - 95% de umidade relativa (sem condensação) com revestimento conforme padrão
• Isolamento: Entrada-Saída e Caixa de Entrada: 1500 VCC; Caixa de Saída: 500 VCC (1500 VCC a 48 V de Saída)
• Refrigeração: Dois ventiladores de refrigeração termostáticos internos
• Ruído audível: 0 dB a 1 metro quando o ventilador está funcionando
• Vida útil típica: > 10 anos (87.600 horas)
• Garantia: Três anos para peças e mão de obra
• Segurança: Projetado para atender UL458 e CSA 22.2.107.1

Especificações:

• Bancos de carregamento: 2
• Dimensões da caixa: 7" A x 12" L x 16" C Peso: 12,6 lbs
