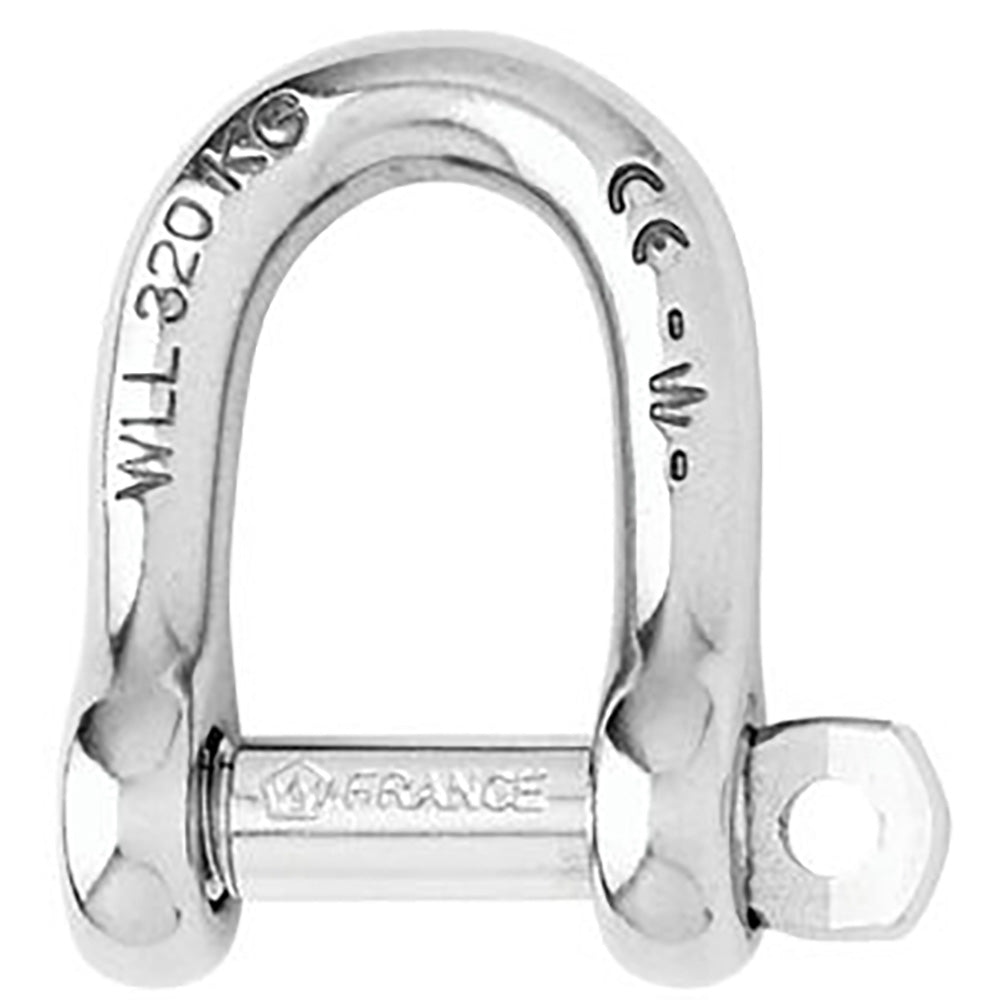

Manille en D non autobloquante Wichard - Diamètre 14 mm - 9/16" [01207]

Manille en D non autobloquante - Diamètre 14 mm - 9/16"

Caractéristiques:

• Manille en D forgée en acier inoxydable de qualité 316L
• La goupille est verrouillée dans l'une des encoches
• Aucun risque de desserrage dû aux vibrations
• Charges de travail et de rupture exceptionnelles
• CMU : uniquement pour les applications industrielles (levage, par exemple…)
• Marquage CE
• La pièce n° 01207 n'est pas une manille en D autobloquante

Applications :

• Applications standard de la manille
• Applications de fixation : blocs, tête

Caractéristiques:

• Matériaux : acier inoxydable de qualité 316
• Charge de travail : (lb) 5290 / (kg) 2400
• WLL : (lb) 3520 / (kg) 1600
• Charge de rupture : (lb) 17630 / (kg) 8000
• Poids : (lb) 0,688 / (g) 312

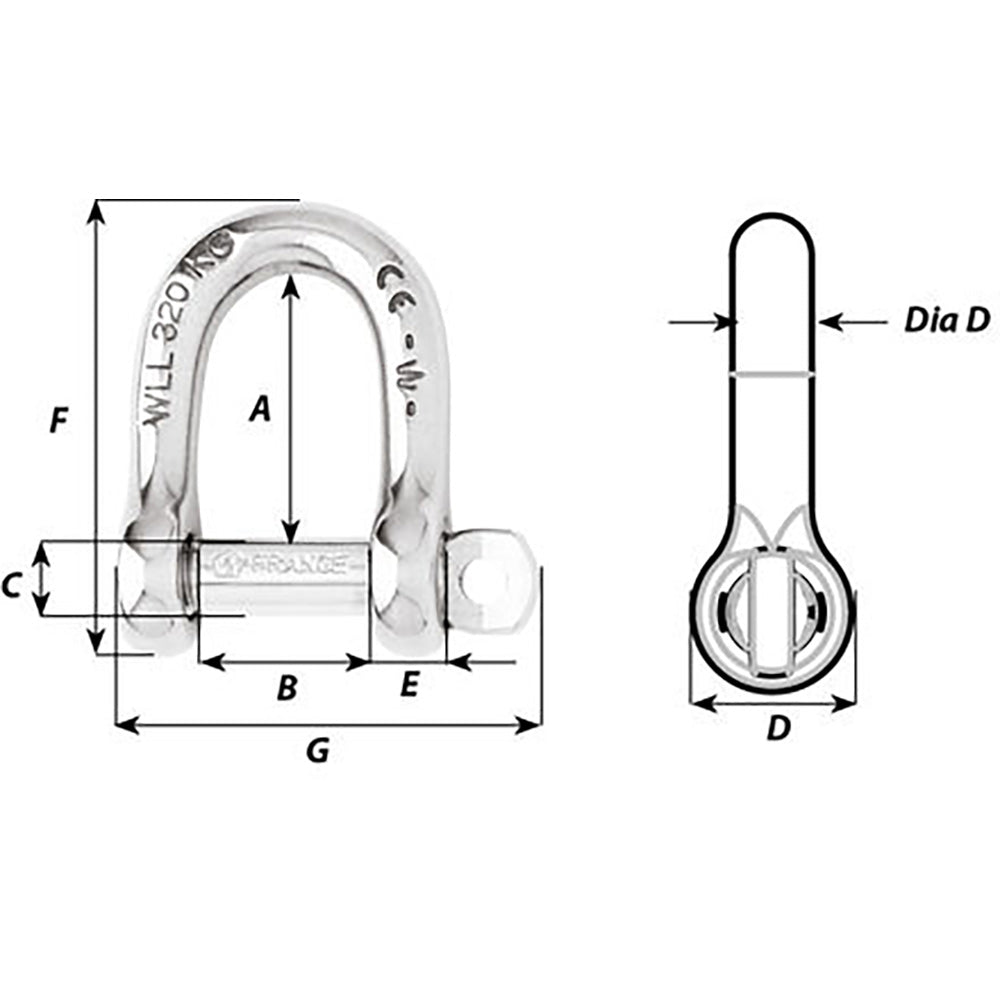

Dimensions:

• A : (pouce) 1 27/32" / (mm) 47
• B : (pouce) 1 7/64" / (mm) 28
• C : (pouce) 35/64" / (mm) 14
• D : (pouce) 1 7/64" / (mm) 28
• Diamètre D : (pouce) 35/64" / (mm) 14
• E : (pouce) 33/64" / (mm) 13
• F : (pouce) 3 15/64" / (mm) 82
• G : (pouce) 3 5/64" / (mm) 78

Légende:

• Charge de travail (WL) : pour les applications nautiques
• Charge maximale d'utilisation (CMU) : Pour applications industrielles uniquement. Le facteur de sécurité est de 5 fois la charge de rupture.
  WLL = Charge de rupture / 5

*Vendu à l'unité
