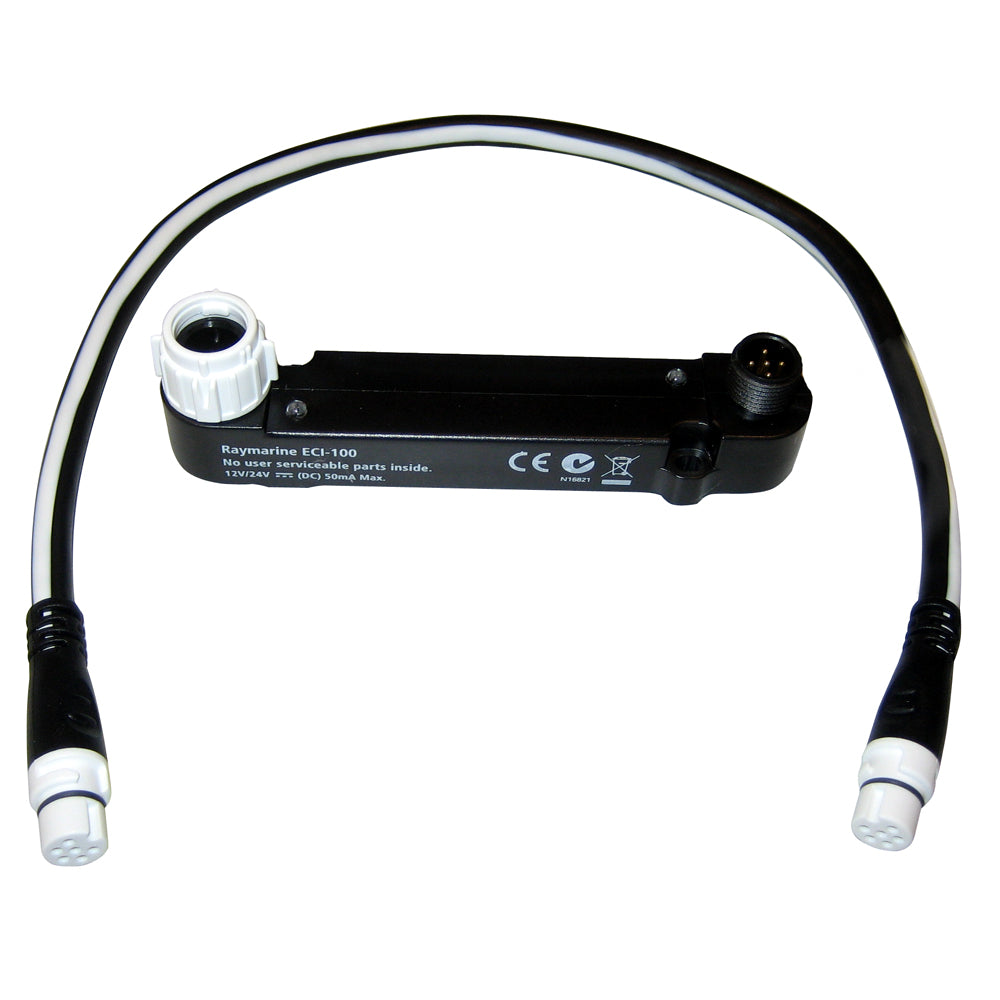

Interface universelle de moteur et de commande Raymarine ECI-100 [E70227]

Interface universelle de moteur et de contrôle ECI-100

L'interface universelle moteur et commande ECI-100 est une solution innovante et abordable pour connecter l'instrumentation moteur et la direction assistée électrique aux systèmes de pilotage automatique et de navigation Raymarine. Solution simple et isolée par bus CAN, l'ECI-100 offre une intégration fiable avec la dernière génération d'écrans multifonctions Raymarine et offre également une interface de pilotage automatique transparente avec le système de pilotage automatique électrique Evolution EV-2 de Raymarine.

Avantages:

• Un point de connexion simple et unique pour les données du moteur et le contrôle du pilote automatique par câble

• Une solution abordable et simple qui élimine le besoin de plusieurs passerelles de moteur et de pilote automatique

• Apporte le capteur Evolution 9 axes et le contrôle adaptatif du pilote automatique de Raymarine à la propulsion électrique sans avoir besoin d'une passerelle de pilote automatique propriétaire

• Consultez les données du moteur et profitez d'un contrôle complet du pilote automatique ainsi que des technologies de radar, de sonar et de navigation de pointe de Raymarine à l'aide d'un seul écran tactile.

• De notre série a peu encombrante à notre série phare gS à grand écran, les affichages d'informations sur le moteur et le contrôle du pilote automatique sont disponibles sur n'importe quel écran exécutant LightHouse v8 ou version ultérieure.

• Accédez à des écrans faciles à personnaliser pour afficher les données de performances du moteur, la consommation de carburant, les alarmes et bien plus encore

• Consultez les informations sur le moteur sur votre smartphone ou votre tablette avec les applications mobiles Raymarine

• Simple à installer, l'ECI-100 fait de l'intégration du moteur et de la navigation une réalité pour pratiquement toutes les tailles de navires

Paramètres de données du moteur ECI-100
L'interface universelle de moteur et de contrôle ECI-100 identifie les paramètres suivants :

• Régime moteur

• Température de l'huile moteur

• Température du moteur

• Pression d'huile moteur

• Pression du liquide de refroidissement du moteur

• Taux de carburant du moteur

• Pression de suralimentation

• Potentiel de la batterie

• Pression d'huile de transmission

• Température de l'huile de transmission

• Heures totales du moteur

• Niveau du réservoir de carburant

• Carburant utilisé pendant le voyage (calculé par ECI-100)

• Potentiel de l'alternateur

• Couple moteur

• Pourcentage de charge du moteur

• Engrenage de transmission

• VIN (non affiché sur l'écran)

• Numéro du logiciel (non affiché à l'écran)

Intégration simple, performances puissantes
L'ECI-100 ultra-compact se connecte directement au bus de données moteur NMEA2000 ou SAE* J1939 standard de l'industrie utilisé par les principaux fabricants de moteurs marins, notamment :

• Volvo Penta

• Yamaha Marine (Command Link Plus uniquement)

• Chenille

• Yanmar Marine

Raymarine s'engage à offrir une intégration parfaite avec les principaux moteurs marins. Consultez www.raymarine.com pour obtenir les dernières informations sur la compatibilité des moteurs.

Un port DeviceNet standard relie l'ECI-100 au câblage CAN spécifique du fabricant. L'ECI-100 se connecte ensuite aux réseaux NMEA2000 grâce au système de câblage SeaTalk ^ng . Chaque port isolé de l'ECI-100 est alimenté indépendamment, garantissant ainsi des performances fiables et sans faille de l'électronique de navigation et des systèmes moteurs.

* Norme SAE - Society of Automotive Engineers
