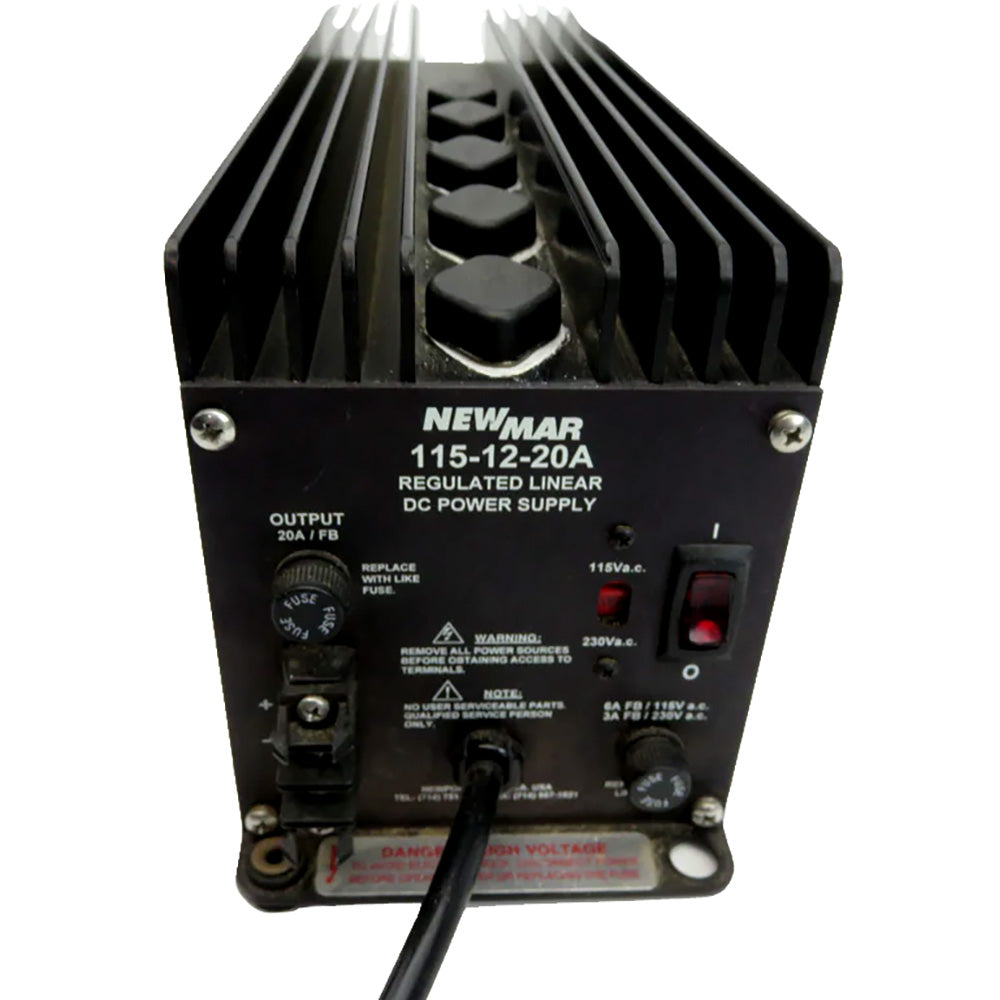

Bloc d'alimentation Newmar 115-12-20A [115-12-20A]

Alimentation 115-12-20A

Cette alimentation CC ultra-robuste est idéale pour alimenter les équipements de communication et de navigation 12 V à bord des navires commerciaux, où la fiabilité est essentielle. La conception linéaire éprouvée du circuit garantit une sortie parfaitement exempte de bruit et une longue durée de vie.

Caractéristiques:

• Excellente régulation et spécification d'ondulation (tension de sortie maintenue à 1 % dans toutes les conditions de ligne et de charge nominales)
• La carte PC à revêtement conforme en polyuréthane et le boîtier en aluminium robuste résistant à la corrosion avec supports antichoc intégrés assurent la survie dans les environnements hostiles
• La chaleur générée par les semi-conducteurs est extraite et dissipée par de grandes ailettes de dissipateur thermique pour un fonctionnement à froid
• Protection : surtension, limitation de courant (réglée à 105 % de la puissance intermittente), surcharge thermique et fusible d'entrée/sortie
• Ventilateur de refroidissement activé thermiquement sur les unités « CD »

Caractéristiques:

• Entrée nominale/VAC : 115/230
• Courant d'entrée maximal à 115 : 5,5
• Courant d'entrée maximal à 230 : 2,5
• Ampérage de sortie (intermittent) : 20
• Ampérage de sortie (continu) : 8
• Poids : 20 lb / 9,1 kg

Taille du boîtier :

• H x L x P (pouces) : 5,7 po x 4,8 po x 16,3 po

Plage d'entrée

105-125/210-250 VCA (sélectionnable), 50-60 Hz ; réduction de la puissance de sortie à 50 % en dessous de 110 et 220 VCA

Température de fonctionnement

Unités standard - 0-50 degrés C, réduction linéaire de 100 % à 40 degrés C à 50 % à 50 degrés C, arrêt thermique à 85 degrés C de température du boîtier

Cycle de service :

• Intermittent : 20 minutes maximum de fonctionnement, 20 % de service
• Continu : 24 heures/jour 100 % de service

Options :

• Modifier pour l'utiliser comme chargeur de batterie
• La tension de sortie est ajustée (voir Tension de sortie pour la plage)
• Relais de transfert pour batterie de secours en cas de panne de courant (option ERC)

Tension de sortie :

• 13,6 VCC (réglable en interne 12,6-14,5 VCC)
• Ondulation : 40 mV PP (à 110-125 / 220-250 VCA en entrée)
• 1 % ligne et charge (à 110-125 / 220-250 VCA en entrée)

Mécanique:

• Boîtier de dissipateur thermique en aluminium avec revêtement en poudre
• Bornier du panneau avant
• Bride de montage robuste
• Carte PC à revêtement conforme
