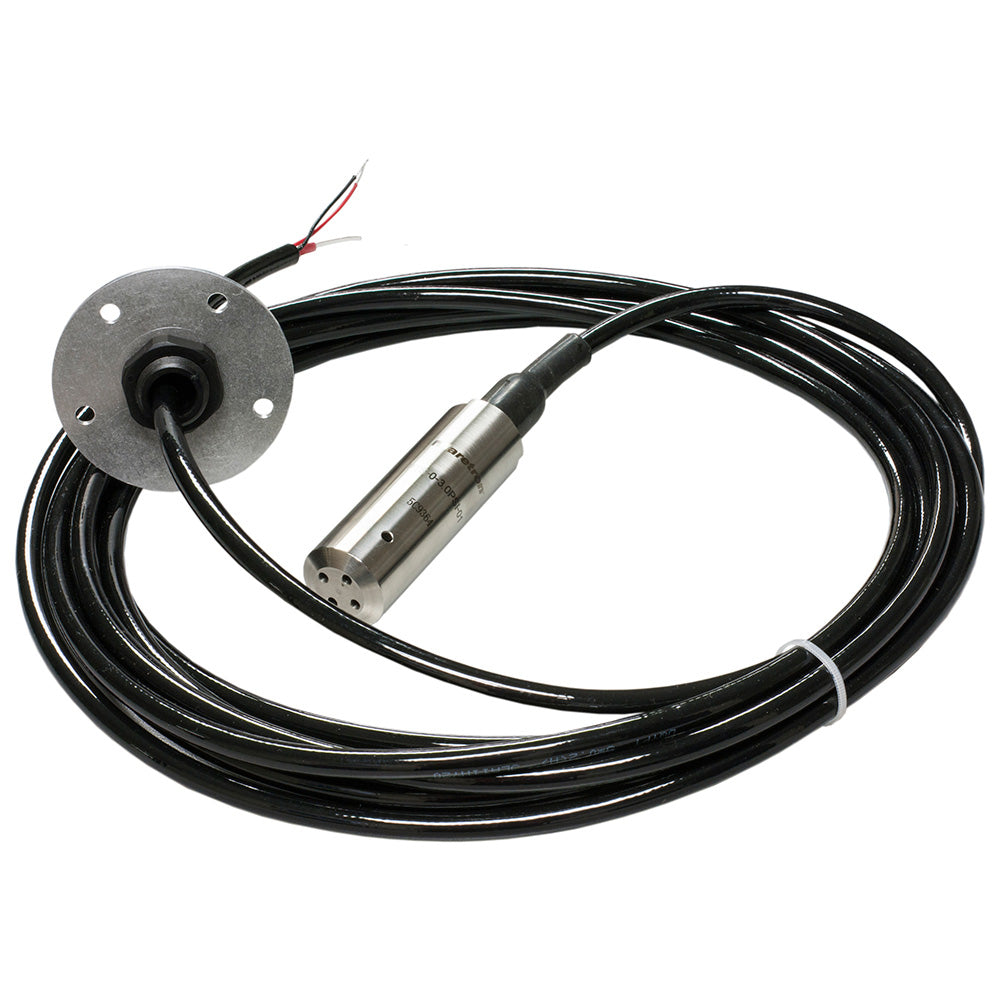

Transducteur de pression submersible Maretron 0-3 PSI [PTS-0-3PSI-02]

Transducteur de pression submersible 0-3 PSI

Les capteurs de pression submersibles Maretron indiquent le niveau des réservoirs et peuvent être installés directement dans ceux-ci. Veuillez suivre ces instructions pour monter et connecter un capteur de pression submersible à un réseau NMEA 2000® via un moniteur de pression de fluide Maretron FPM100. Maretron recommande deux méthodes pour monter un capteur de pression submersible dans un réservoir : 1) sans tube de retenue, et 2) avec tube de retenue.

Les transducteurs de pression submersibles sont conçus pour un réservoir équipé d'un raccord SAE J1810 à 5 trous en haut. Installez la plaque de montage avec serre-câble sur le câble du transducteur, la partie hexagonale arrondie du serre-câble étant orientée à l'opposé du transducteur.

Abaissez le capteur de pression dans le réservoir de manière à ce qu'il soit au point le plus bas, puis serrez le serre-câble pour fixer le câble. Sur un réservoir à fond plat, le capteur peut glisser latéralement avec le mouvement du récipient, mais ne peut pas tourner grâce à la rigidité du câble. Il est également possible de monter le capteur de pression à l'intérieur d'un tube de retenue ou de focalisation (vendu séparément, référence Maretron TFT-5H).

Montage du transducteur de pression

Connectez les deux fils du transducteur de pression à une voie de surveillance de pression libre. Connectez le fil rouge du transducteur de pression à la borne positive (+) de la voie et le fil noir à la borne négative (-). L'exemple de la figure 1 montre le transducteur de pression connecté à la voie de commutation 0, le fil blanc étant connecté à « P0+ » et le fil marron à « P0- ». Les transducteurs de pression submersibles sont équipés d'un petit tube d'aération en plastique dans leur câble de connexion.

Utilisez un écran Maretron série DSM (firmware 1.4.7 ou supérieur) ou un PC exécutant le logiciel N2KAnalyzer de Maretron (version 1.4.19 ou supérieure) pour configurer le(s) canal(aux) connecté(s) sur le FPM100.

Alimentez le réseau NMEA 2000 et vérifiez que le canal de pression indique une lecture de pression valide.

Caractéristiques:

• Plage de fonctionnement : 0 à 3 PSI (0,207 bar)
• Profondeur (eau) : 83,1 po (2,11 m)
• Profondeur de pompage Diesel (820 kg/m3) : 101,3 po (2,57 m)
• Plage de profondeur Essence/Pétrole (750 kg/m3) : 110,8 po (2,81 m)
• Longueur du câble : 17 pi (5,18 m)
• Type de capteur : Manomètre (tube d'aération)
• Sortie : boucle de courant 4 – 20 mA, alimentée par boucle
• Tension d'excitation : 8 VCC à 28 VCC
• Fluides/gaz compatibles : diesel, liquide d'échappement diesel (DEF), essence, liquide hydraulique, kérosène, huile moteur, eau douce, eau de mer, eaux usées
• Température de fonctionnement : 14 degrés F à 158 degrés F (-10 degrés C à 80 degrés C)
• Température de stockage : -4 degrés F à 176 degrés F (-20 degrés C à 80 degrés C)
• Précision : ± 0,3 % de la pleine échelle typique à 25 °C
• Bande d'erreur totale (TEB) : ± 1,0 % de la pleine échelle typique (-10 degrés C à 70 degrés C)
• Non-linéarité, hystérésis (NLH) : ± 0,2 % de la pleine échelle typique. Meilleure ligne droite (BSL) à 25 °C.
• Compensation de température : 23 degrés F à 122 degrés F (0 degrés C à 50 degrés C)
• Précision : ± 1 % de la pleine échelle
• Linéarité : 0,5 % de la pleine échelle
• Répétabilité : 0,05 % de la pleine échelle
• Erreur thermique à pleine échelle : 0,04 % de la pleine échelle/°F (0,07 % de la pleine échelle/degrés C)
• Stabilité à long terme : 0,2 % de la pleine échelle/an
• Temps de réponse : 150 ms
• Pression d'épreuve : 2 × pleine échelle
• Pression d'éclatement : 3 × pleine échelle
• Protection contre les tensions inverses : ± 30 V pendant 3 minutes
• Construction : Corps et diaphragme en acier inoxydable 316L, câble en polyéther polyuréthane, gaine en chloroprène
• Compatibilité CEM : 10 volts/mètre selon EN 61000-4-3
• Poids : 24,8 oz (703 g)
