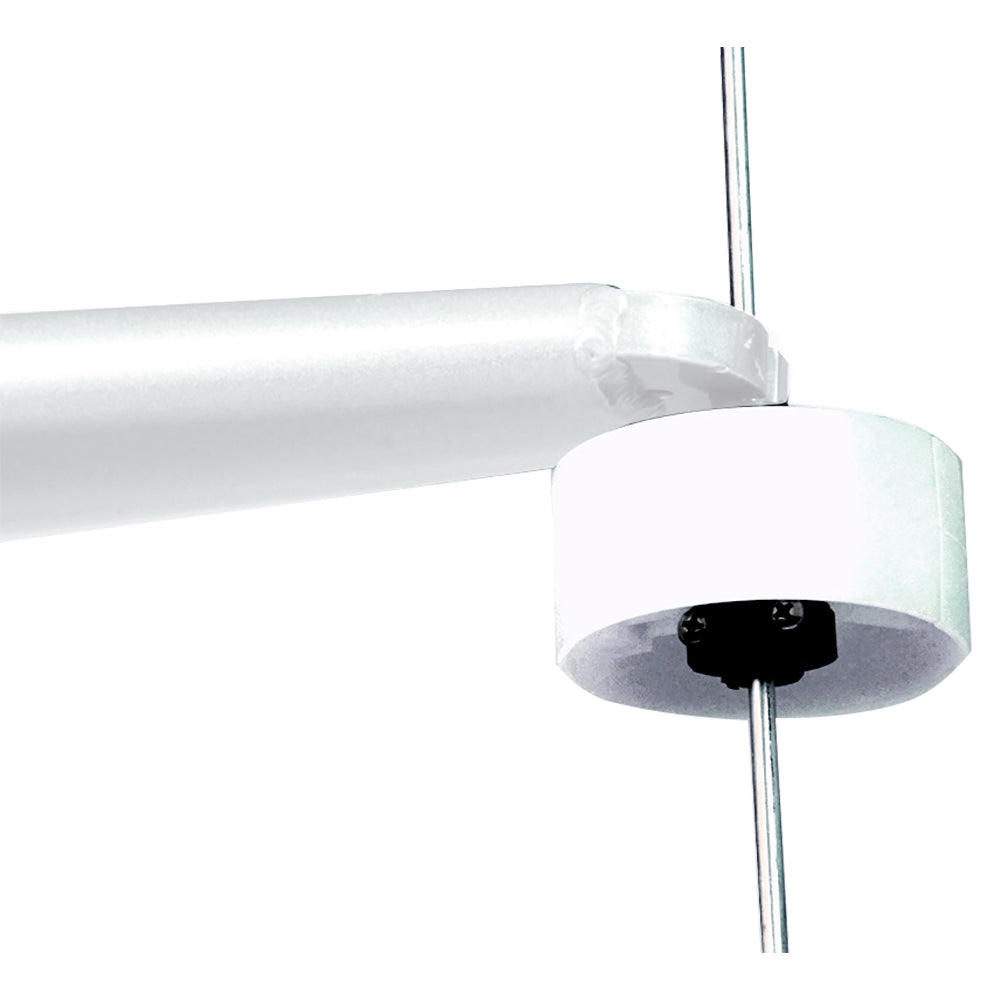

Rouleau de flèche Forespar SR-2 [210003]

Rouleau de flèche SR-2

Le rouleau de flèche Forespar® SR-2 avec des carénages adaptés de 3/16" à 3/8" de diamètre de fil.

Utilisez la paire de doublures d'insertion de taille appropriée conformément au tableau ci-dessous :

• Fil de 3/8 po – n'utilisez pas d'insert
• Fil de 5/16 po – utilisez des inserts n° 1
• Fil de 9/32 po – utiliser des inserts n° 2
• Fil de ¼ po – utilisez des inserts n° 3
• Fil de 7/32 po – utiliser des inserts n° 4
• Fil de 3/16 po – utilisez des inserts n° 5

Les rouleaux de foc peuvent être placés juste au-dessus ou en dessous des extrémités des barres de flèche ; l'installation sera toutefois plus facile si elles sont placées sous les barres de flèche. Dans ce cas, vous pouvez préassembler les pièces sur le pont et réduire le risque de les perdre en étant suspendu à une chaise de gabier. Ayez un morceau de ruban adhésif de masquage de 7,6 cm à portée de main (collez-le sur le hauban).

Sélectionnez les inserts appropriés, placez-les dans les deux moitiés du moyeu et ajustez-les autour du carénage. Utilisez du ruban adhésif pour maintenir ces pièces ensemble, sans serrer. Notez que les moyeux comportent deux trous de vis de dégagement à une extrémité. Alignez-les avec les trous plus petits situés à l'autre extrémité de l'autre moitié. Il est important que les faces des inserts soient parallèles à celles des moitiés du moyeu. Installez les quatre vis fournies, en les serrant juste assez pour pouvoir encore glisser le moyeu le long du carénage. Retirez ensuite le ruban adhésif.

Ensuite, installez les rouleaux. Notez qu'une moitié de chaque rouleau est dotée de trous de passage pour les deux vis. Assemblez les moitiés dépourvues de trous de passage et serrez les vis. Glissez ensuite le rouleau de flèche à la position souhaitée sur le carénage et terminez de serrer les quatre vis du moyeu jusqu'à ce que les interfaces du moyeu soient complètement fermées.
