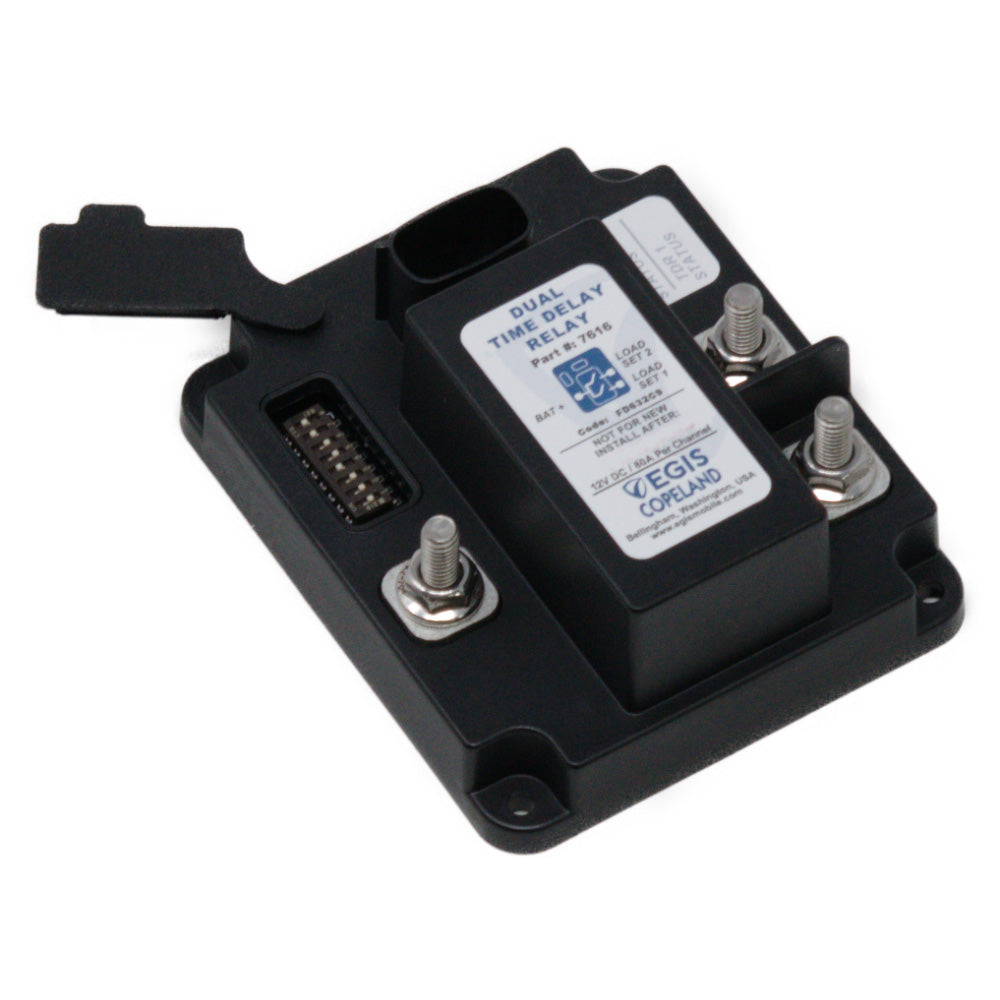

Relais temporisé double sortie Egis série TDR 12 V (2 x 80 A) [7616]

Relais temporisé à double sortie série TDR 12 V (2 x 80 A)

Ce relais double temporisation 12 V peut empêcher les batteries mortes en raison de charges d'équipement supplémentaires lors des arrêts après moteur ou de plusieurs systèmes connectés à une batterie avec une consommation d'énergie de maintien indépendante, maximisant ainsi la disponibilité opérationnelle.

Applications :

• Prend en charge les systèmes vidéo embarqués lorsque les véhicules ne sont pas utilisés, permettant un téléchargement long tout en arrêtant les équipements moins sensibles au temps. plus tôt.
• Protège l'électronique embarquée sensible via un arrêt en cas de sous/surtension en option et une isolation des événements de démarrage.

Caractéristiques:

• Élimine les temps d'arrêt du véhicule dus à des batteries déchargées ; la consommation de courant à l'état bloqué la plus faible (1,3 mA) est disponible.
• Installation simple et robuste - Fiche scellée avec fils longs en option ; un seul appareil remplace plusieurs unités de commande et les répétitions à ampérage élevé réduisent le temps d'installation, les coûts et les points de défaillance potentiels
• Une sortie supplémentaire à faible ampérage peut être utilisée pour maintenir les circuits de mémoire 24 heures sur 24 ou pour ordonner à d'autres équipements de s'arrêter.
• Construction à l'épreuve des balles - L'unité scellée et les matériaux haute température permettent un montage n'importe où sur le véhicule ; Protection intégrée contre les surcharges thermiques également
• Conforme aux normes OEM strictes en matière d'autoprotection contre les transitoires électriques
• Délai d'arrêt réglable - 0 seconde à 4 heures
• Option d'entrée de commande Kill Switch pour garantir que les charges ne sont pas allumées par inadvertance, l'entretien/la maintenance des véhicules et l'arrêt d'urgence
• Options de contrôle flexibles via la clé de contact, la détection de tension de l'alternateur ou les deux
• Garantie de 4 ans, leader du secteur

Caractéristiques:

• Courant maximal : continu : 80 A CC par sortie (160 A au total) ; intermittent : 120 A CC (5 minutes) par sortie
• Consommation de courant à l'état désactivé : 1,5 mA (dissipation de batterie inférieure à 1 ampère-heure par mois de veille)
• Spécifications de fonctionnement : Tension : 12 Vdc nominale (8 - 18 Vdc) ; Température : -40 à 85 degrés C
• Options de temporisation : de 5 secondes à 4 heures via des commutateurs DIP
• Normes de protection de l'environnement : Étanchéité IP66, IP6K9K ; Protection contre les incendies selon la norme ISO 8846.
• Fonctionnalités optionnelles : Déclencheur de détection de tension de goujon d'entrée pour relais OFF ; Protection de charge contre les sous-tensions et les surtensions

Caractéristiques principales :

Interrupteurs DIP supérieurs

Accessible après installation, pour la programmation de la temporisation et la détermination des fonctions actives. Protégé par un couvercle auto-bloquant.

Quincaillerie autobloquante en acier inoxydable

Matériaux 100 % non ferreux résistants à la corrosion. Toutes les vis et écrous de fixation sont autobloquants.

Connecteur E/S intégré

L'assemblage rapide et 100% correct via le connecteur Molex MX-150 élimine les mauvaises connexions sur le terrain.

Harnais standard et optionnels

Les fiches d'accouplement avec 60 cm de câble de masse et d'allumage sont incluses. Des faisceaux de câbles avec sorties supplémentaires et différentes longueurs de câble sont disponibles en option.

Intégration facile avec les blocs de fusibles CT

Les barres omnibus EasyLink en option réduisent l'espace et le coût de connexion des TDR aux blocs de fusibles de la série CT.

Intégration facile avec les blocs de fusibles RT

Les barres omnibus EasyLink en option réduisent l'espace et le coût de connexion des TDR aux blocs de fusibles de la série RT.

Diagnostic LED

Indique un événement d'arrêt de relais imminent dû à une sous-tension/surtension ou à un déclenchement externe. L'état marche/arrêt de la sortie est également indiqué.
